粉煤灰是火力电厂排出的废弃物；污泥可以是城市水处理厂排出的废弃物，也可以是河湖底部的污泥淤泥。粉煤灰和污泥、黏土混合陈化后，可以造粒制成建筑陶粒，这样固体废弃物可以得到有效利用，黏土仅仅作为粘合剂使用，节约了大量的土地，变废为宝，同时固化重金属，避免了污染。
【场地面积】：1.5-5.5万m³
【处理能力】：1.5-10万m³/a
【应用范围】：广泛用于黏土、黄泥、河底淤泥、粉煤灰、页岩、炉渣的煅烧造粒
【适用物料】：粉煤灰、粘土、页岩、污泥等
工艺先进，单条生产线能力大，热耗低，配套先进袋收尘器，满足30mg/Nm³的严格的排放要求。
采用先进的计算机控制方式，实现整个系统的操作自动化。
陶粒的容重轻，强度高，适合轻质混凝土的使用。
回转窑等主机根据陶粒的特点进行轻量化改进设计，节省投资。

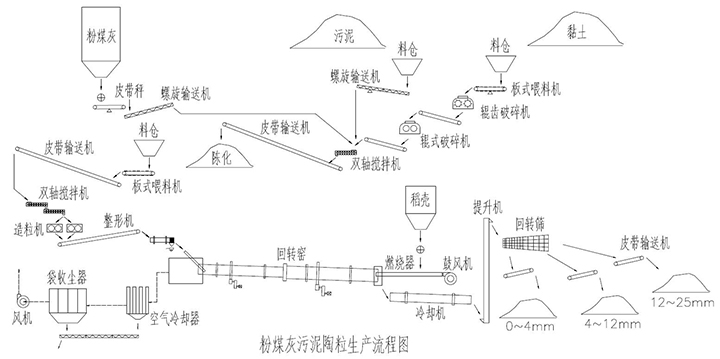

粉煤灰污泥陶粒采用粉煤灰、污泥和黏土配料。粉煤灰储存在钢板圆库内，由仓下的刚性叶轮给料机卸出后，经皮带秤计量后，送入双轴搅拌机；进厂的污泥堆在防雨棚中，存放一段时间蒸发部分水分后，被铲车送入污泥料仓，经仓下的螺旋输送机也送入双轴搅拌机；进厂的黏土经板式喂料机送入辊齿式破碎机，破碎后也进入双轴搅拌机。
粉煤灰、污泥和黏土在双轴搅拌机内进行充分的搅拌，混合均匀后，送到陈化堆场。陈化时间15~20天，然后被铲车送到送到双轴搅拌机打散和搅拌，之后送入对辊造粒机，造出的颗粒状料球由皮带输送机送入整形筛分机，圆整处理后，小颗粒被筛出，合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后，再由回转筛分成5mm、15mm、25mm三种规格的成品，各自存放在堆场存放，装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧，可以节约大量的燃料。可以采用稻壳或其他种类的燃料，粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化后排空。
| 序号 | 设备名称 | 粉煤灰陶粒生产线规模及设备规格 | ||||
|---|---|---|---|---|---|---|
| 15,000 m3/a | 25,000 m3/a | 35,000 m3/a | 50,000 m3/a | 100,000 m3/a | ||
| 1 | 粘土破碎机 | 2PGC450×500 | 2PGC450×500 | 2PGC450×500 | 2PGC450×500 | 2PGC450×500 |
| 2 | 粉煤灰秤 | DEL300 | DEL400 | DEL500 | DEL500 | DEL650 |
| 3 | 双轴搅拌机 | 2J40/3000 | 2J40/3000 | 2J40/3000 | 2J50/3200 | 2J50/3200 |
| 4 | 对辊造粒机 | GL600×500 | GL700×600 | GL800×700 | GL800×700 2台 | GL800×700 4台 |
| 5 | 插接回转窑 | 预热窑Φ1.25×18m 焙烧窑Φ1.6×14m | 预热窑Φ1.55×20m 焙烧窑Φ1.9×16m | 预热窑Φ1.8×22m 焙烧窑Φ2.2×18m | 预热窑Φ2×24m 焙烧窑Φ2.5×20m | 预热窑Φ3×20m/Φ2.5×12m 焙烧窑Φ3×22m |
| 6 | 单筒冷却机 | Φ1.2×15m | Φ1.5×18m | Φ1.8×20m | Φ2×20m | Φ2.2×22m |
| 7 | 袋收尘器 | ZM100 | ZM150 | ZM200 | ZM300 | ZM550 |
| 8 | 风机 | 9-19No.9D 5633m3/h 4655Pa 15kW | 9-19No.9D 8294m3/h 4453Pa 22kW | 9-19No.12.5D 12213m3/h 4009Pa 22kW | 9-19No.12.5D 16099m3/h 3741Pa 37kW | 9-26No.12.5D 33309m3/h 3785Pa 75kW |
| 9 | 回转筛 | Φ600×2900m | Φ800×3600m | Φ900×4200m | Φ1100×4500m | Φ1500×6000m |
| 10 | 皮带机 | B400×12m | B400×12m | B400×12m | B500×12m | B500×12m |
| 序号 | 指标名称 | 单位 | 数量 | ||||
|---|---|---|---|---|---|---|---|
| 1 | 建设规模 | m3/a | 15,000 | 25,000 | 35,000 | 50,000 | 100,000 |
| 2 | 产品 | ||||||
| ① | 建筑陶粒 | m3/a | 15,000 | 25,000 | 35,000 | 50,000 | 100,000 |
| 3 | 主要原燃材料用量 | ||||||
| ① | 粉煤灰 | t/a | 5,000 | 9,700 | 11,500 | 18,000 | 35,600 |
| ② | 污泥 | t/a | 3,000 | 5,000 | 7,000 | 10,000 | 20,000 |
| ③ | 粘土 | t/a | 2,000 | 3,000 | 4,800 | 7,400 | 15,200 |
| ④ | 稻壳 | t/a | 1,000 | 1,700 | 2,330 | 3,400 | 6,800 |
| 4 | 动力消耗 | ||||||
| ① | 新水 | t/a | 1,000 | 1,500 | 2,500 | 3,000 | 6,000 |
| ② | 电力 | kWh/a | 192,500 | 333,500 | 898,000 | 1,240,000 | 2,550,000 |
| ① | 占地面积 | ㎡ | 15,000 | 20,000 | 25,000 | 30,000 | 55,000 |
1. 前期服务，积极向客户提供各种技术资料，免费提供方案设计，免费提供投资报价预估；
2. 免费现场安装调试指导，由公司专业的技术工程师免费现场指导设备的安装、调试，保障设备安装调试的质量和安全；
3. 公司委派专业技术工程师，现场免费培训技术工人，让相关操作人员正确掌握产品的操作、检查、保养、维修等方面的应知技能。
4. 正确掌握产品的操作、检查、保养、维修等方面的应知技能。
5. 24小时售后服务，遇到问题，力争在24小时内人员赶到现场予以解决；
6. 定对所有用户均实行定期回访制度，多种形式地对产品的使用情况进行反馈，认真解决使用过程中出现的各种问题。
