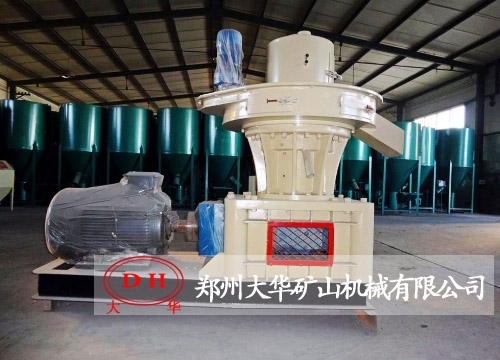

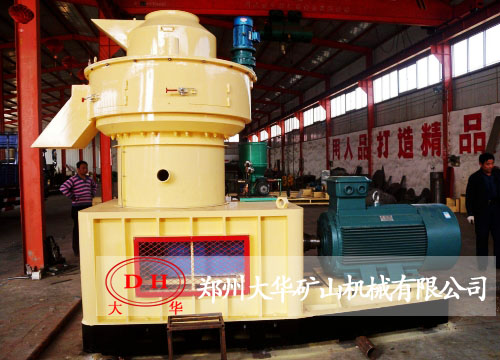

立式环模颗粒机是以桉木、松木、桦木、杨木、果木及农作物秸杆、竹屑粉碎为锯末糠状加工成生物质燃料的生产型机械。
【进料粒度】:
【处理能力】:
【应用范围】:大中型饲料厂,生物质颗粒加工行业
【适用物料】:桉木、松木、桦木、杨木、果木及农作物秸杆、竹屑
1、模具立向。垂直进料,不起拱,易于散热。
2、模具静止立式安装,机器易于固定,机器运转平稳。
3、压轮旋转,使物料产生离心力,四周分布均匀。
4、模具两层,上下两用,降本增效。
5、采用高精度渐开线圆柱斜齿齿轮直接传动,传动效率高达98%以上。
6、传动齿轮齿坯水锻后正火热处理,提高了齿面硬度;齿面采用渗碳处理,渗碳层深达2.4mm增强了耐磨性,延长了零部件的使用寿命;硬齿面经无声精磨修缘工艺处理,使运行更安静、更平稳。
7、主轴和连体空心轴采用德国进口合金结构钢经水锻、粗车、热处理、精车和精磨加工而成,结构合理、硬度均匀提高了部件抗疲劳性和耐磨性,为安全运行提供更可靠保障。
8、传动部分所用轴承和油封均采用日本进口高精度轴承和美国进口耐磨耐温氟橡胶油封,且特别增设润滑回油系统,油路循环冷却,自动定时给油润滑.确保轴承充分润滑,运行更安全可靠。
9、颗粒成型系统所用轴承均用高品质无声轴承,且增加稀油循环冷却润滑系统,轴承使用寿命更长、运行更安全。

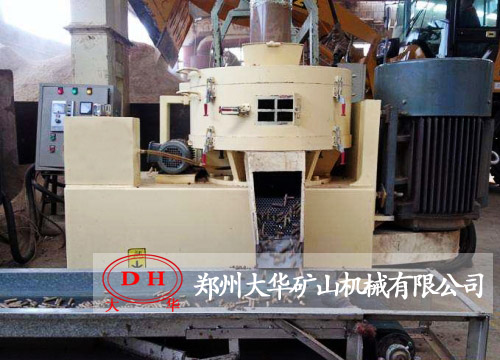

工作时物料由造粒机进料口垂直落在架板上表面,经过架板的旋转使物料连续均布在模具内腔表面(压轮与模具的接触立面),在压轮的碾压下粉状物料穿过模具的孔(均布在模具内表面的通孔)。此过程物料受到高压、高温的作用,产生物理变化或适当的化学变化(根据物料),促使粉状物料形成不断加长的圆柱状实心体,此圆柱状实心体不断伸长直到被均布模具四周的切刀切断,形成一定规格的颗粒;散落在木屑颗粒机模具四周的颗粒由拨料齿集中到出料口,颗粒在重力的作用下自动落下,至此颗粒的压制过程完成。
型号 | 功率(KW) | 产量(T/H) |
---|---|---|
XGJ-560 | 90 | 1-1.5 |
XGJ-720 | 160 | 1.5-2.5 |
XGJ-850 | 220 | 2.5-3 |
XGJ-920 | 315 | 3-4.5 |
XGJ-1050 | 450 | 4.5-6 |
XGJ-1250 | 550 | 7-8 |
